適用范圍

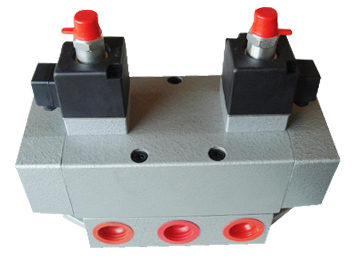

二位四通滑閥是供氣動裝置中改變氣流方向的基本元件。列如在機械傳動機構中用來使汽缸作往復運作。
圖形符號
單電控滑閥 雙電控滑閥 單氣控滑閥 雙氣控滑閥
定貨須知
（1）訂貨時注明產品的型號和名稱
（2）電源（交AC、直流DC）
（3）特殊要求具體注明
（4）訂貨數量，交貨日期
（5）保用期一年
型號意義
表示主參數，即公稱通經
表示滑閥
表示控制方式代號，D代表單電控，D2表示雙電控（G表示單氣控，G2表示雙氣控）
表示閥的工作通路及位置（24表示2位4通，34表示3位4通）
元件名稱代號用“氣”字的漢語拼音字頭表示
§技術參數
性能參數/雙電控/單電控 | Q24D2H-(6/8) | Q24D2H-(10/15) |
Q24D2H-(6/8) | Q24D2H-(10/15) | |
工作壓力（MPa） | 0.2～0.8 | |
氣源介質溫度（℃） | 0～50 | |
工作電壓（V） | AC220、127、36、50Hz、DC36、24、12 | |
環境溫度（℃） | 5～50 | |
絕緣性能 | 歷時1分鐘耐壓試驗電壓無擊穿 | |
開閥能力% | 額定電壓的85% | |
溫升（≤℃） | 80 | |
換向時間≤（S） | 0.1 | |
泄漏量≤cm3/min | 50 | 100 |
換向頻率≥（Hz） | 8 | 8 |
壓力降≤（MPa） | 0.015 | 0.015 |
公稱使用流量（m3/h） | 2.5 5 | 7 10 |
無錫華中氣動液壓廠長期從事生產各類標準和非標準液壓氣動產品,包括氣缸,液壓油缸,執行元件及輔助元件。
